扭矩測量用于過程控制，是制造中的重要因素。為了保持傳動系統、電動和液壓馬達、齒輪傳動的性能，必須進行扭矩監控，這就需要用到扭矩傳感器。

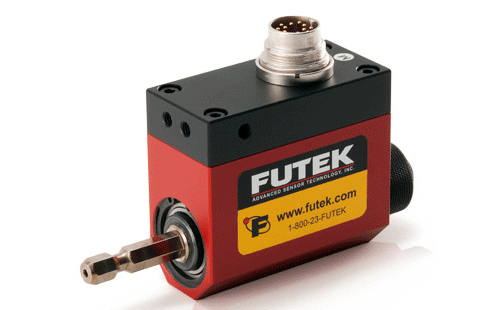

扭矩傳感器的原理：

在驅動源和負載之間的扭轉軸的兩側安裝有齒形圓盤。它們旁邊裝有相應的兩個磁電傳感器，扭矩傳感器的檢測元件部分由永久磁鐵、感應線圈和鐵芯組成。永久磁鐵產生的磁力線與齒形圓盤交接。當齒形圓盤旋轉時，圓盤齒凸凹引起磁路氣隙的變化，于是磁通量也發生變化，在線圈中感應出交流電壓，其頻率在數值上等于圓盤上齒數與轉數的乘積。

當扭矩作用在扭轉軸上時，兩個磁電傳感器輸出的感應電壓U1和U2存在相位差。這個相位差與扭轉軸的扭轉角成正比。這樣，傳感器就可以把扭矩引起的扭轉角轉換成相位差的電信號。

扭矩傳感器的分類：

1、非接觸式扭矩傳感器

非接觸式扭矩傳感器也是動態扭矩傳感器，又叫轉矩傳感器，轉矩轉速傳感器，旋轉扭矩傳感器等。它的輸入軸和輸出軸由扭桿連接，輸入軸上有花鍵，輸出軸上則是鍵槽，當扭桿受到轉動力矩作用發生扭轉的時候，花鍵與鍵槽的相對位置則被改變，它們的相對位移改變量就是扭轉桿的扭轉量。這樣的過程使得花鍵上的磁感強度變化，通過線圈轉化為電壓信號。非接觸扭矩傳感器的特點是壽命長、可靠性高、不易受到磨損、有更小的延時、受軸的影響更小，應用較為廣泛。

2、應變片扭矩傳感器

應變片扭矩傳感器使用的是應變電測技術。它的原理是利用彈性軸，粘貼應變計，組成了測量電橋，當彈性軸受扭矩作用發生微小形變，電橋的電阻值就會發生變化，進而電信號發生了變化，實現扭矩的測量。應變片扭矩傳感器的特點是分辨能力高、誤差較小、測量范圍大、價格低廉，便于選擇和大量使用。

3、相位差式轉矩轉速傳感器

相位差時扭轉傳感器就是扭轉角相位差式傳感器，它的原理就是根究磁電相位差式轉矩測量技術，才彈性軸的兩端安裝兩組齒數、形狀及安裝角完全相同的齒輪，齒輪外側安裝接近傳感器。當彈性軸旋轉時，兩組傳感器的波形產生相位差，從而計算出扭矩。 它的特點主要是實現了轉矩信號的非接觸傳遞，檢測的信號是數字信號，轉速較高。但是這種扭矩傳感器體積較大，低轉速時的性能不理想，因此應用已不是很廣泛。
