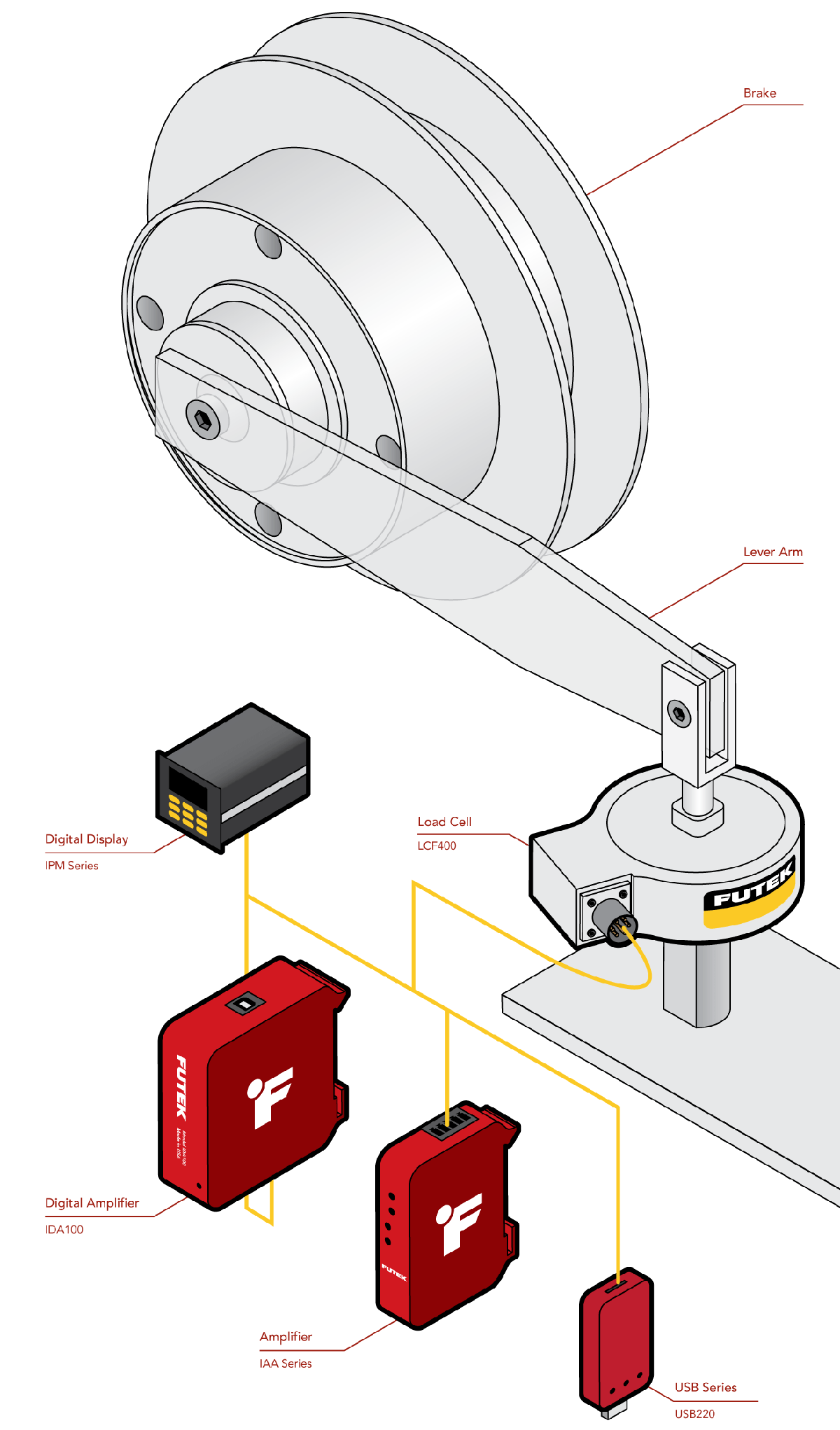

1、制動器有一個臂連接與旋轉軸的中心固定距離。

2、手臂末端與LCF400 傳感器連接起來，以測量制動器在抵抗運動時產生扭矩時通過手臂產生的力，充當扭矩負載單元傳感器。

3、在這種情況下，LCF400 是理想的，因為它對無關負載具有很強的抵抗力，并且能夠抵抗電機輸出的突然變化。

4、然后，LCF400的信號通過 IAA 系列模擬放大器放大，然后發送到 DAQ，由 IPM650 面板數顯儀表顯示，或使用運行 SENSIT 的 PC 上的 USB220 USB數據采集模塊進行記錄。

5、LCF400 測量的任何力都可以簡單地乘以電機中心的距離，通過方程（扭矩=力 x 距離）獲得扭矩。

6、力扭矩轉換可以手動執行，或者使用SENSIT中包含的數學功能自動轉換。

7、此外，IDA100 數字可配置放大器可用于通過 SENSIT 軟件監控扭矩，同時生成模擬輸出。

產品使用

LCF400 通用輪輻式拉壓力傳感器與儀器配對（USB220 高分辨率 USB 解決方案、IPM650 數顯儀表、IDA100 數字可配置放大器或 IAA 系列模擬輸出放大器）。
